以下是帶式過濾機廠家-智信環保科技就離心泵安裝總結的秘籍。

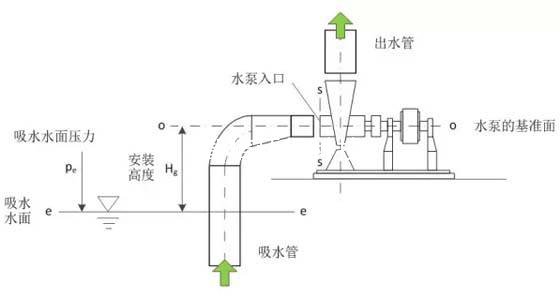

離心泵為了避免汽蝕現象的發生，安裝高度需要進行非常仔細的校核計算。水泵進水側裝置形式示意圖如下：
離心泵為了避免汽蝕現象的發生，安裝高度需要進行非常仔細的校核計算。水泵進水側裝置形式示意圖如下：
泵的允許幾何安裝高度與多方面條件有關，公式如下：
式中：
[Hg]—泵的允許幾何安裝高度，m;(計算結果供設計時利用，實際安裝高度需低于允許安裝高度)
pe—吸水水面壓力，Pa;(為吸水水面的大氣壓，海拔越高大氣壓越低)
pv—飽和蒸汽壓力，Pa;(與水溫有關，水溫越高，飽和蒸汽壓力越高)
ρ—流體的密度，kg/m3;
g—重力加速度，9.81m/s2;
[NPSH]—水泵的允許汽蝕余量，m;(與水泵性能有關，廠家提供)
hw—吸入管路中的水頭損失，m。(與吸水管路設計有關，由設計人員確定)
由上式可知，海拔越高、水溫越高、允許汽蝕余量越大、進水管路水頭損失越大，允許幾何安裝高度越小。

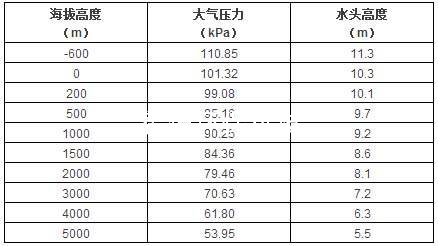

不同海拔時的大氣及對應的水頭高度見下表：

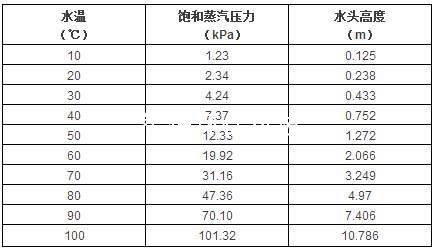

不同溫度時水的飽和蒸汽壓力計對應水頭高度見下表：
例：由泵樣本知某離心泵汽蝕余量為[NPSH]=3.29m，欲在海拔500m高度的地方工作，該地區夏季最高水溫為40℃，若吸水管的水頭損失為1m，則該泵在當?shù)氐倪\(yùn)行幾何安裝高度[Hg]計算如下：
設吸水水面壓力為當?shù)卮髿鈮海杀聿榈煤０?00m處大氣壓頭9.7m，水溫40℃時，水的飽和蒸汽壓頭為0.752m，計算得：
[Hg]=9.7-0.752-3.29-1=4.658m
